Kalotte Stützlast kg 2000 Verriegelung Kugel 80 - Walterscheid id8004492

Granit
Artikelnr. 770ZKK80-375VS
Lieferzeit: 3 - 5 Tage

602.63€ *

* inkl. 19% MwSt. zzgl. Versandkosten

Menge

Kalotte Stützlast kg 2000 Verriegelung Kugel 80 - Walterscheid id8004492

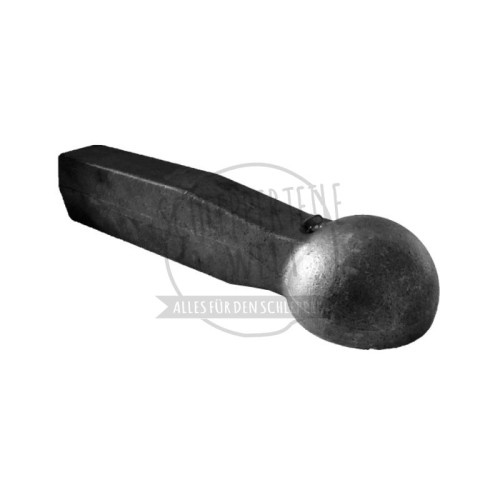

Bei diesem Produkt handelt es sich um eine Kalotte, die zur Verbindung mit einer Kupplungskugel D = 80 mm (ISO 24347) geeignet ist. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Anhängern.
Produktvorteile:
Geschmiedet
Für höchste Belastungen ausgelegt
Optimaler Freiraum bei Winkelbeweglichkeiten bis 36°
Innenseitig vorhandene Nuten sorgen für optimale Schmierfettverteilung

ORIGINAL ARTIKELNUMMERN

Walterscheid

8004492

Produktspezifikationen
Farbe	Metallisch blank
Länge (mm)	375
Marke	Walterscheid
Beschreibung	Bei diesem Produkt handelt es sich um eine Kalotte, die zur Verbindung mit einer Kupplungskugel D=80 mm (ISO 24347) geeignet ist. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Anhängern., Produktvorteile:, Geschmiedet, Für höchste Belastungen ausgelegt, Optimaler Freiraum bei Winkelbeweglichkeiten bis 36°, Innenseitig vorhandene Nuten sorgen für optimale Schmierfettverteilung
Vergleichs-Nr.	8004492
Gewicht	15,20 kg
Montagehinweis	Die Zugkugelkupplung kann durch Schweißnahtanschluss direkt an den Rahmenteilen oder an der Zugeinrichtung des Anhängers eingebaut werden. Der Schweißnahtanschluss ist durch den Hersteller von Fahrgestellen, Zuggabeln oder Zugdeichseln nach den geltenden Vorschriften auszuführen und bei der Abnahme dieser Fahrzeuge oder Fahrzeugteile zu überprüfen. Der in der Einbauskizze beispielhaft dargestellte Schweißnahtanschluss ist für die Inanspruchnahme der Kennwerte festigkeitsmäßig ausgelegt. Bei der Herstellung des Schweißnahtanschlusses ist zu beachten, dass der Schaft der Zugkugelkupplung vor Schweißbeginn auf eine Temperatur von 250°C vorzuwärmen ist, sowie Längs- und Stirnkehlnähte kuppelpunktseitig zur Vermeidung von Kerbwirkung in einem Zuge zu schweißen sind. Für die Schweißnahtgüte gelten die Anforderungen der Bewertungsgruppe B nach DIN EN 25817.
Verriegelung	Kugel 80
D-Wert (kN)	76,3
Stützlast (kg)	2000
