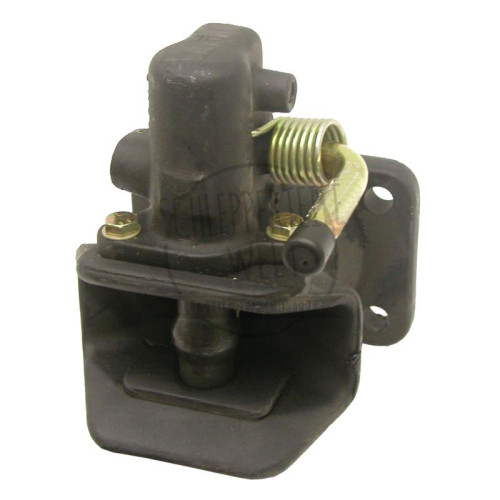

Flanschkupplung für Deutz-Fahr D 2506 D 4506 D 5006 Fiat 90-90 100-90 115-90 580

Granit
Artikelnr. 770KU9408A

Menge

Flanschkupplung für Deutz-Fahr D 2506 D 4506 D 5006 Fiat 90-90 100-90 115-90 580

Bei diesem Produkt handelt es sich um eine selbsttätige Anhängekupplung und entspricht hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches DIN 11029. Sie enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=38 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.ProduktvorteileGeschmiedeter Anschlussflansch

ORIGINAL ARTIKELNUMMERN

Walterscheid

8002794

PASSEND FÜR MARKE / MODELL

Deutz-Fahr

D 2506, D 4506, D 5006, D 5506, D 6006, D 7006, D 7506, D 9006, D 5007

Fiat

580, 680, 780, 880, 980, 980 DT, 90-90, 100-90, 110-90, 115-90

Produktspezifikationen
Farbe	Schwarz
Marke	Walterscheid
Beschreibung	Bei diesem Produkt handelt es sich um eine selbsttätige Anhängekupplung und entspricht hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches DIN 11029. Sie enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=38 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.ProduktvorteileGeschmiedeter Anschlussflansch
Kuppelbolzen (mm)	38
Vergleichs-Nr.	8002794
Gewicht	13,55 kg
Montagehinweis	Geeignet für Zugösen nach DIN 74054 (ISO 8755).
Zugöse	DIN 11026, 11043, 74054 (ISO 8755) = 40 mm , DIN 74053 (ISO 1102) = 50 mm
Verriegelung	Bolzen automatisch
D-Wert (kN)	65
Lochbild (mm)	140 x 80
Anzahl Löcher	4
Stützlast (kg)	2000
Bohrung (mm)	M21
